中、低压无功补偿/动态补偿



无功补偿装置




概述

高压无功补偿装置可广泛适用于冶金、建材、石油化工、市政给排水等行业的高压电动机及3~10kv的感性负载,由同一台高压开关柜控制,与电动机同步投切、并联运行,可减小供电网、配电变压器的线路负荷电流及有功损耗,提高配电变压器的供电容量及功率因数,可降低电动机的起动电流。

产品配置及特点

该补偿装置配置的电力电容器通常采用韩国三和电容及其它进口或国产优质的全膜结构并联电容器,质量稳定,损耗小,寿命长;

通常并联电容器均串接喷逐式熔断器作为电容器的短路保护;

由于并联电容器与电动机共用一台高压开关柜,高压开关柜的电流互感器反应的是电动机的电流,故补偿装置配置电流互感器以便检查与保护;

考虑到目前工业电网的现状,电容器支路中串联6%电抗率的电抗器以抑制5次及以上的谐波,并限制合闸涌流;

由于高压开关柜内都配置氧化锌避雷器,又因为电动机绕组与并联电容的直接并联,故补偿装置通常不配置避雷器与放电线圈;

该补偿装置配有高压带电显示装置、电磁锁、观察窗,具有强制闭锁功能,确保人员安全;

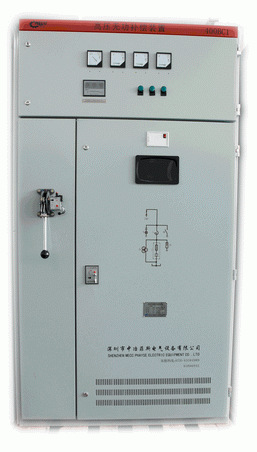

该补偿装置为柜式结构,柜体经除锈喷塑处理,耐腐蚀,美观耐用。

高压无功功率就地补偿装置除上述配置外,还可根据用户要求进行非标配置,例如:

增加高压真空接触器,实现内、外控操作:同时必须增加电压互感器,作为电容器组的放电回路,同时必须增加氧化锌避雷器抑制操作过电压;

增加负荷开关-熔断器组合电器,当高压熔断器熔断时,负荷开关自动跳脱,不影响电动机继续运行,同时必须增加电压互感器及避雷器;

增加隔离开关,可以方便地将高压电动机与本装置分离。

成套装置的保护

取样三相电流信号,当其中一相出现过电流时,补偿装置面板上的过流指示灯亮,同时有无源接点向后台送出补偿装置故障的报警信号,注意该故障接点不宜串在断路器的跳闸回路。

无功补偿监控保护装置还可以接受开口三角零序电压信号,及NCS接点或熔断器熔断接点等开关量信号。所有的故障点均由监控装置故障无源接点向后台报警,同时还设有RS485通讯口与后台通讯。

装置保护的各模拟量的设定值与延时值由本公司提供。

使用效果

可将交流感性负载的功率因数提高到0.95以上,节电效果显著。

降低线路和变压器损耗,增加输变电线路和设备负荷能力。

改善供电质量,延长电气控制设备的使用寿命。

改善电动机的启动性能。

使用条件

环境温度范围:-40℃~+45℃ (应与装置的温度类别相适应)

相对湿度:≤95%(在25℃时)

海拔高度:不超过1000米(高于1000米按高原型考虑)

安装倾斜度不大于5º。

安装场所应无剧烈的机械振动,应无导电性、爆炸性尘埃,无足以损坏绝缘及腐蚀金属的气体。

供电电源符合国家标准规定,没有较强的谐波分量。

产品执行、参照标准

IEC 60871-1 ed3.0 额定电压1kV以上交流电力系统的并联电容器

GB/T 11024.1-2010 标称电压1kV以上交流电力系统用并联电容器

GB 50227-2008 并联电容器装置设计规范

DL/T 604-2009 高压并联电容器装置订货技术条件

DL/T 840-2003 高压并联电容器装置使用技术条件

JB/T 7111-1993 高压并联电容器装置

Q/MECC 001-2005 高压无功补偿装置(企业标准)

主要技术性能

装置可在1.1倍的额定电压下长期运行,但运行电压不应超过1.1倍额定电压。

装置能在方均根值不超过1.3倍该装置的额定频率,额定正弦电压和无过渡状态时所产生电流下连续运行。

装置的额定电流由电容器的额定容量与额定电压计算确定。

外壳防护等级:户内(IP2x至IP4x);户外(最高至IP54)

耐压:根据GB 50150-2006中规定各器件的耐压等级。

绝缘:2500V兆欧表(10000兆欧量程)检查主电路各相对地的绝缘电阻应不小于1000兆欧

关键字: 高压 无功功率 就地 补偿 电动机 同步投切
